制造商：北京凌天世紀自動化技術有限公司
單兵無線音視頻通訊指揮系統 采 用編碼正交頻分復用調制/解調技術，具有傳輸頻帶窄（2/2.5/4/8MHz）和很強的抗多徑干擾能力等特性，能夠?qū)崿F(xiàn)非視距（NLOS），高速運動情況下實時傳輸高質量圖像。
系統采用H.264/MPEG-2 音視頻壓縮標準，清晰度達到DVD 分辨率（720*576@ PAL /
720*480@ NTSC）,圖像清晰流暢。
可應用于消防、人防應急、城管執法、環保監控、三防應急、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等。
可做單兵發射-指揮監控車或單兵發射-指揮監控中心等應用。
發射機指 標 參 數
工作頻率300MHz～900MHz 間頻率訂制
射頻功率1～5W 可調
信道帶寬2/2.5/4/8MHz
碼流1.5Mbps～6Mbps
時延 ≤300ms
誤碼率 ≤10-6
音視頻壓縮格式H.264/MPEG-2
傳輸距離 空對地>80 公里 ；海面>40 公里；城區內>7 公里；郊區>10 公里
音視頻接口AV
圖像清晰度720*576、幀率為25 幀/秒
電源DC14.4V，廣電電池，兼容SONY V 型扣
尺寸規格236*131*55 不含電池
重量1.6kg，不含電池

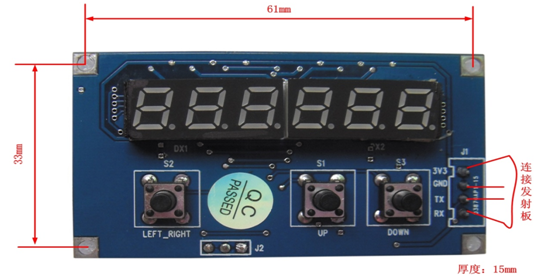

發射機主板
接收機指 標 參 數
工作頻率300MHz～860MHz 間頻率訂制
信道帶寬2/2.5/4/8MHz
靈敏度2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm
接收技術 空間分集技術
接收極化 垂直極化，雙天線接收
音視頻解壓格式MPEG-2
音視頻輸出接口1 路HDMI ，2 路AV（BNC）
圖像清晰度HD1080P，向下兼容1080I、720P、480P 及標清
圖像幀率24、50、60 幀/秒，兼容其它幀率
電源AC220V
尺寸規格480*280*45mm，1U 機箱
重量4Kg
接收機主板
配置：
發射機1 臺
接收機1 臺
發射天線1 根
接收天線2 根
電池（含充電器）1 套
背架1 個
AV 線 1 條
電源線1 根
BNC 轉接頭4 個
l 突發事件應急通信方案：
針對恐爆事件、自然災害、重大及突發性疫情、核泄漏事故、環境污染，礦井油氣田等突發性事件發生時，快速實施如下各方案，可使指揮中心和各級領導以最快速度了解現場情況，及時啟動應急預案，實現快速反應，實施應急救援和快速處置等措施，對事件行動進行全程監控并適時發出指令。

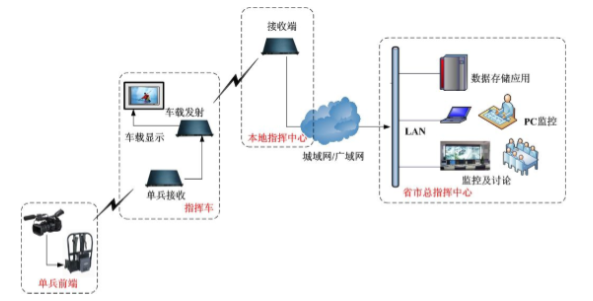

前端人員背負單兵設備采集音視頻信號傳給移動中繼車，車上的接收合并采集信息后并對接車載（中繼）設備。由中繼接力發射 ，從而形成約30公里左右距離的 應急通信鏈路，直至指揮中心。

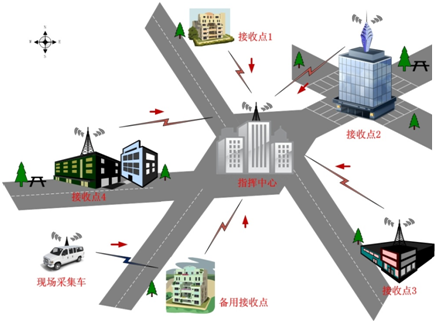

l 城市應急指揮通信系統覆蓋方案
前端現場采集車安裝大功率車載設備在城市各區內巡邏，實時將采集的音視頻信息傳給就近接收點，接收點用微波、光纖或?qū)＞W(wǎng)等設施傳輸給指揮中心。

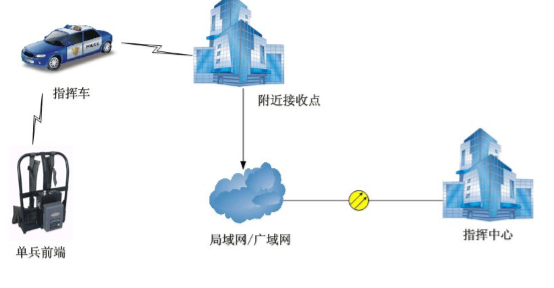

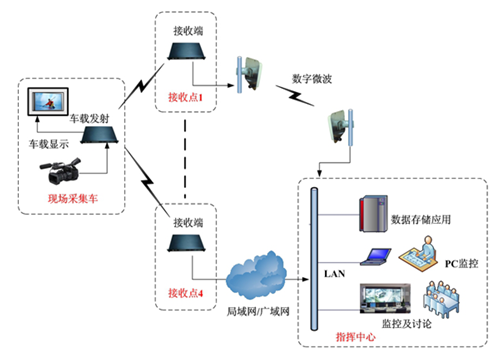

方案圖： 系統拓?fù)鋱D：
