一、產品概述

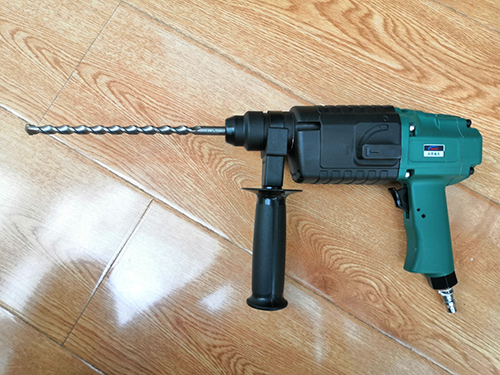

CQS-3.5礦用手持式沖擊鉆應用非常廣泛既能用于巖石、磚墻、混凝土等構件上鑿孔,作安裝管道用,還能架設動力線路和安裝地腳螺栓等用。化工建筑，道路施工，危險潮濕的隧道，下水道及狹窄的空間作業。特別是在有瓦斯氣體的礦山井下作業,更能體現防爆的優良性能。

二、適用范圍

主要用于巖石，磚墻，混凝土等構件上鑿孔，作安裝管道、架設動力線路、安裝地腳螺栓、化工廠、精煉廠、建筑、重工業、危險潮濕的隧道、水下及狹窄的空間作業；尤其在高瓦斯防爆礦井中，氣動防爆無火花更能體現安全性。它是提高工效，減輕勞動強度的工具.

三、產品特點

氣動沖擊鉆是輕便靈巧的小型氣動工具,具有單純沖擊、單純順時針旋轉以及既沖擊又旋轉的復合功能.

功率大,氣動防爆無火花,在高瓦斯礦井中，尤其能體現其安全性。
結構簡單、易于操作，使用時連接上空壓機直接使用就可以了.

使用簡便,只要有壓縮空氣管道的地方就能工作,不需要遠距離拉電線.

具有可移動性和可拆遷性，體積可大可小，不受限制，攜帶方便，實施快捷

氣動沖擊鉆外殼采用防爆型鋁合金材質，具有高強度抗拉強度，摩擦無火花產品大大礦井下作業便利性。

防爆機身：具有優良的耐熱性、耐候性、耐藥品性、耐燃料透過性、耐氣體透過性、耐水、耐蒸汽性、耐臭氧性、防震性，采用ZL102鋁合金材質通過摩擦火花防爆試驗

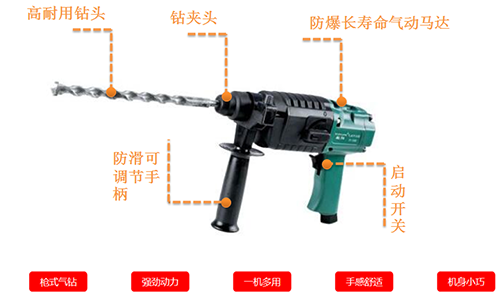

槍式氣鉆：具有更舒適的手持作業方式，具有強勁動力輸出、輕松鉆孔

一機多用：適用復雜環境多重作業方式

手感舒適：使用防滑磨砂膠套,使手掌充分貼合,抓手牢固。

機身輕便：整機僅有3.5Kg，

四、主要技術指標

型號 單位 CQS-3.5
重量 Kg 3.5
供氣壓力 MPa 0.63 0.70
振動頻率 Hz 14 15
空載轉速 r/min 280 300
額定轉速 r/min 130 140
額定轉矩 N.m 16 18
失速轉矩 N.m 23 25
耗氣量 m3/min 1.7 1.9
鑿巖速度 mm/min 220
噪聲 聲壓級 dB(A) 110
聲功率級 dB(A) 120
手柄間距 mm 150
外形尺寸
(長×寬×高) mm （270×260×220）±20
